Монтажник радиоэлектронной аппаратуры работает с объектами размером в доли миллиметра. Печатные платы, микросхемы, SMD-компоненты — одно неловкое движение или неправильно организованная рабочая зона приводит к браку, которого могло не быть.
Грамотно оснащённое рабочее место монтажника РЭА — это не просто «стол и стул». Это система, в которой каждый элемент влияет на точность работы, скорость выполнения операций и здоровье специалиста. В этой статье разберём что входит в понятие рабочего места монтажника РЭА, какие нормативные требования к нему предъявляются и как его правильно организовать.
Кто такой монтажник РЭА и что входит в его работу
Монтажник радиоэлектронной аппаратуры (РЭА) и приборов — специалист, выполняющий ручную и механизированную сборку электронных узлов: пайку компонентов, монтаж проводов и жгутов, установку элементов на печатные платы, контроль качества соединений.
Работа предполагает длительное нахождение в статичной позе при высокой концентрации внимания, работу с паяльным оборудованием, мелкими деталями и химическими веществами (флюсы, припои). Всё это накладывает жёсткие требования на организацию рабочего места.
Нормативные документы, регламентирующие рабочее место монтажника РЭА
Требования к рабочим местам монтажников РЭА регулируются несколькими нормативными документами:
ГОСТ 12.2.032-78 — устанавливает общие эргономические требования к рабочим местам при выполнении работ сидя: высота рабочей поверхности, пространство для ног, зоны досягаемости.
СанПиН 1.2.3685-21 — гигиенические нормативы к условиям труда, включая освещённость рабочих поверхностей, микроклимат, уровень шума.
ГОСТ Р 50571 и IPC-A-610 — требования к условиям монтажа электронных компонентов, включая контроль ESD и чистоту рабочей зоны.
ПОТ Р М-016-2001 и РД 153-34.0-03.150-00 — правила по охране труда при электромонтажных работах, вентиляция, защита от воздействия флюсов.
ГОСТ 12.4.026-2015 — требования к знакам безопасности и маркировке рабочих мест.
На предприятиях ОПК, выпускающих продукцию по ТУ или военным стандартам, дополнительно применяются отраслевые нормативы. В таких случаях рабочее место монтажника РЭА должно соответствовать требованиям технической документации конкретного изделия.
Основные требования к рабочему месту монтажника РЭА
Размеры и эргономика рабочего стола
По ГОСТ 12.2.032-78, для работ сидя высота рабочей поверхности должна составлять 700–750 мм при работе без регулировки. Оптимальное решение для монтажника — стол с регулировкой высоты в диапазоне 650–950 мм: это позволяет подстроить рабочую зону под рост конкретного оператора.
Минимальная ширина рабочей поверхности стола монтажника РЭА — 600 мм, рекомендуемая — 700–900 мм. Длина — от 1200 до 1500 мм в зависимости от размера монтируемых изделий и количества инструментов в зоне досягаемости.
Зона досягаемости без поворота корпуса — не более 350–500 мм от оператора. Всё что используется чаще одного раза в минуту должно находиться в этой зоне.
Освещение
Работа монтажника РЭА относится к категории точных зрительных работ. По СанПиН требуемая освещённость рабочей поверхности не менее 500 лк для общего освещения, и до 1000–1500 лк для локального освещения места пайки или контроля.
На практике это означает: рабочий стол монтажника обязательно должен иметь локальный светильник над рабочей поверхностью. Люминесцентные или LED-светильники нейтрального белого света (4000–5000 К) — наиболее распространённое решение.
Вентиляция и удаление вредных испарений
При пайке флюсы выделяют химические испарения, вредные при длительном воздействии. Рабочее место монтажника РЭА, выполняющего пайку, должно быть оборудовано местной вытяжной вентиляцией — воздухоотсосом, размещаемым в зоне пайки на расстоянии не более 100–150 мм от источника испарений.
Производительность вытяжки подбирается индивидуально в зависимости от объёма работ и применяемых материалов. Крепление воздухоотсоса обычно предусматривается на надстройке или перфопанели рабочего стола.
ESD-защита
Монтаж чувствительных электронных компонентов требует защиты от электростатического разряда. Рабочий стол монтажника РЭА должен иметь антистатическое покрытие столешницы и точку подключения браслета заземления оператора.
Подробно об ESD-требованиях и проверке антистатических свойств мы писали в отдельной статье: Антистатический стол ESD: зачем нужен, как выбрать и как проверить
Конструктивные особенности рабочего места монтажника РЭА
Типовое рабочее место монтажника РЭА включает следующие элементы:
Монтажный стол — основа рабочего места. Металлический каркас с порошковым покрытием, рабочая поверхность с антистатическими свойствами или обычный ЛДСП в зависимости от требований.
Надстройка с перфопанелью — размещается над рабочей поверхностью и служит для хранения инструмента в зоне досягаемости. На перфопанель крепятся держатели для паяльника, пинцетов, отвёрток, кусачек. Инструмент всегда на виду и под рукой.
Полки — для размещения кассетниц с компонентами, тары для деталей, технической документации. Оптимальное расположение — на надстройке, выше уровня глаз, но в зоне досягаемости.
Освещение — локальный светильник на кронштейне над рабочей поверхностью. Крепится к надстройке или перфопанели.
Блок розеток — для подключения паяльника, воздухоотсоса, настольной лупы и другого оборудования. Размещается на надстройке, чтобы провода не лежали на рабочей поверхности.
Место крепления воздухоотсоса — на надстройке или боковой стойке, с гибкой трубкой для направления воздухоотсоса к зоне пайки.
Рабочий стул — с регулировкой высоты, желательно с опорой для спины. При длительной работе сидя правильная посадка критична для снижения утомляемости.
Подставка для ног — при работе сидя длительное время, если рабочая поверхность фиксированной высоты.
Готовые решения от МеталлПро: столы для монтажников РЭА
МеталлПро производит монтажные столы серии СМ, спроектированные с учётом требований к рабочим местам монтажников РЭА и приборов.

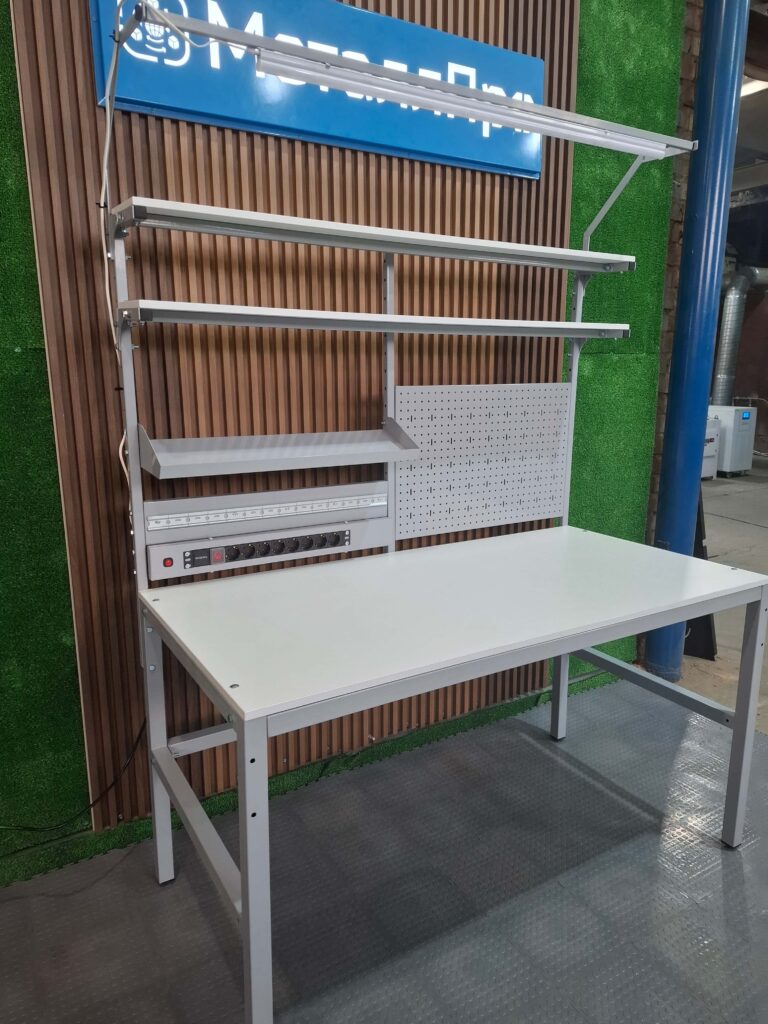

Модели СМ-6 и СМ-9 — специализированные столы радиомонтажника с перфопанелью, встроенным освещением, блоком розеток и полками для кассетниц. Устанавливаются ESD-оснащение: антистатическое покрытие столешницы и клемма заземления.
Нагрузка на столешницу до 300 кг. Каркас из стального профиля 25×25 мм с порошковым покрытием.
Все модели серии СМ изготавливаются под размер и комплектацию заказчика. Бесплатно разрабатываем 3D-макет рабочего места, согласовываем с технологом или специалистом по охране труда, производим и доставляем.
👉 Монтажные столы серии СМ 👉 Аксессуары: перфопанели, освещение, розетки, полки
