Чем отличается рабочее место радиомонтажника от общего монтажного
Электромонтажник работает с кабелями, щитами, клеммами — относительно крупными объектами. Радиомонтажник работает с радиоэлектронной аппаратурой (РЭА): платами, SMD-компонентами, микросхемами, жгутами из тонких проводов.
Это принципиально меняет требования к рабочему месту:
Освещение. Для электромонтажа достаточно 300–400 лк. Для радиомонтажа — минимум 500 лк локально, а при работе с компонентами 0402 и пайке в корпусах BGA нужна лупа или стереомикроскоп.
ESD-защита. При работе с кабелями статический разряд не критичен. При работе с полупроводниковыми компонентами — разряд в 100–200 вольт, незаметный для человека, может уничтожить микросхему. Антистатическое покрытие столешницы и заземление оператора — обязательны.
Инструмент. Набор радиомонтажника включает 5–15 видов пинцетов, несколько паяльников разной мощности, бокорезы, пробники, щупы, флюсы — всё это должно быть на виду и под рукой на перфопанели.
Электрооснащение. Паяльная станция, осциллограф, источник питания, мультиметр, зарядные устройства — часто работают одновременно. Нужна электромонтажная панель прямо на надстройке.
Требования к столу радиомонтажника
Высота рабочей поверхности — 800 мм. Это стандарт для работ сидя. Столы серии СМ выпускаются с фиксированной высотой 800 мм — оптимальной для большинства операторов при правильно подобранном стуле.
Размер столешницы. Для работы с одним изделием достаточно ширины 1200 мм. Если одновременно работают несколько плат или нужно держать приборы на столешнице — 1500 мм. Для крупной аппаратуры или при работе с несколькими объектами одновременно — 1800 мм.
Каркас. Стандартный (25×25 мм, до 300 кг) подходит для большинства задач. Усиленный (40×40 мм, до 400 кг) нужен при наличии тяжёлого оборудования: крупных осциллографов, источников питания промышленного класса.
Перфопанель — обязательна. Весь инструмент на крючках и держателях над рабочей поверхностью. Столешница остаётся свободной для работы с изделием.
ESD-исполнение — обязательно при работе с полупроводниковыми компонентами. В линейке СМ каждая модель доступна в антистатическом исполнении: покрытие столешницы и клемма заземления уже в базе.
Какую модель серии СМ выбрать радиомонтажнику
В обновлённом каталоге серии СМ 10 моделей — каждая в общепромышленном и ESD-исполнении. Для радиомонтажника актуальны три группы.
Если нужно базовое место без электрооборудования
Монтажный стол СМ-2 — перфопанель в базе, остальное докупается. Подходит если розетки есть в цеху стационарные, а освещение общее.
Монтажный стол СМ-3 — перфопанель плюс верхняя полка 300 мм для кассетниц с компонентами. Хороший старт при ограниченном бюджете.
Если нужны розетки и освещение в комплекте
Монтажный стол СМ-6 — специально позиционируется как «стол монтажника радиоаппаратуры». Перфопанель, верхняя полка 300 мм, 8 розеток и светильник над полкой — освещает одновременно рабочую поверхность и содержимое полки. Удобно когда часто берёшь компоненты с полки в процессе монтажа.
Монтажный стол СМ-4 — та же комплектация, но светильник под полкой. Свет падает прямо на столешницу без тени. Выбирайте если работа сосредоточена на поверхности и к полке обращаетесь редко.
Монтажный стол СМ-8 — две полки 300 мм вместо одной, 8 розеток, светильник. Нет перфопанели, зато двойной уровень хранения над столом. Подходит если инструмент хранится в тумбе, а полки важнее перфопанели.
Если нужна максимальная комплектация

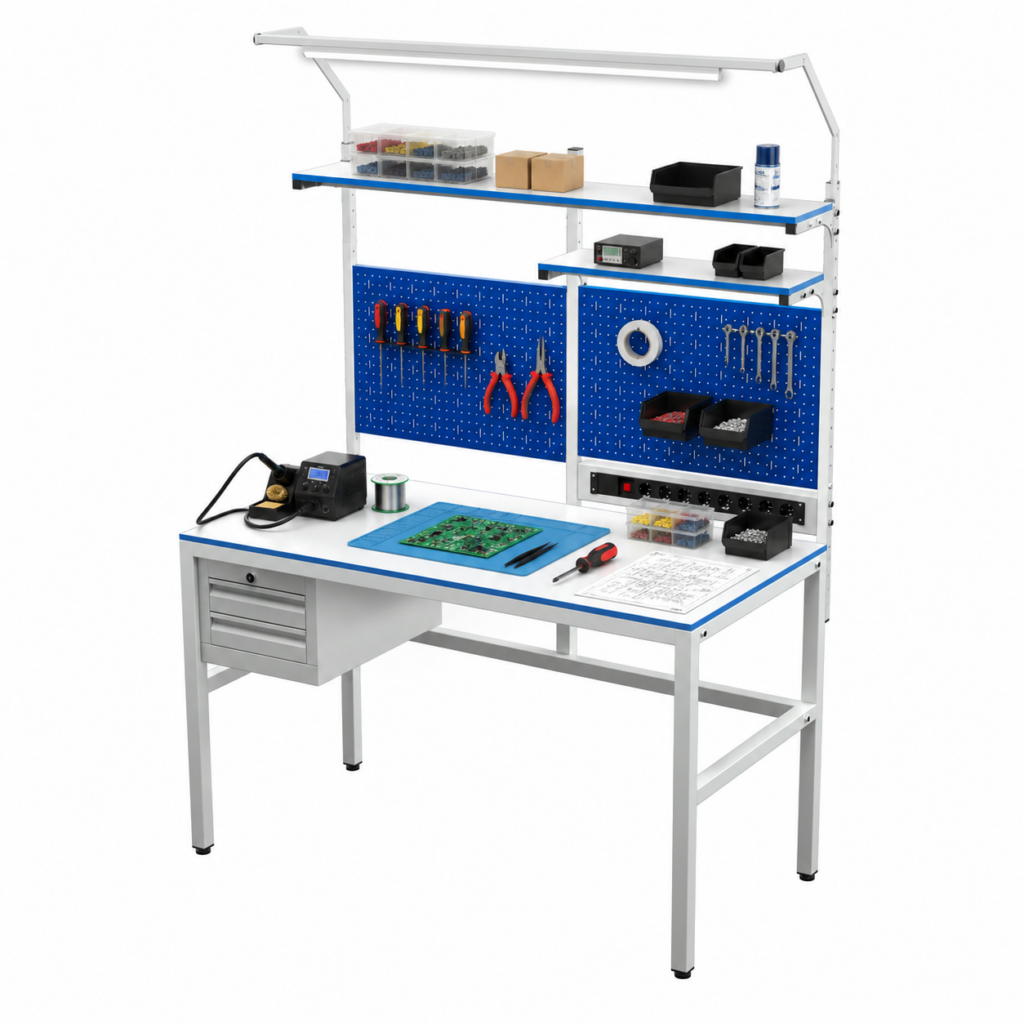

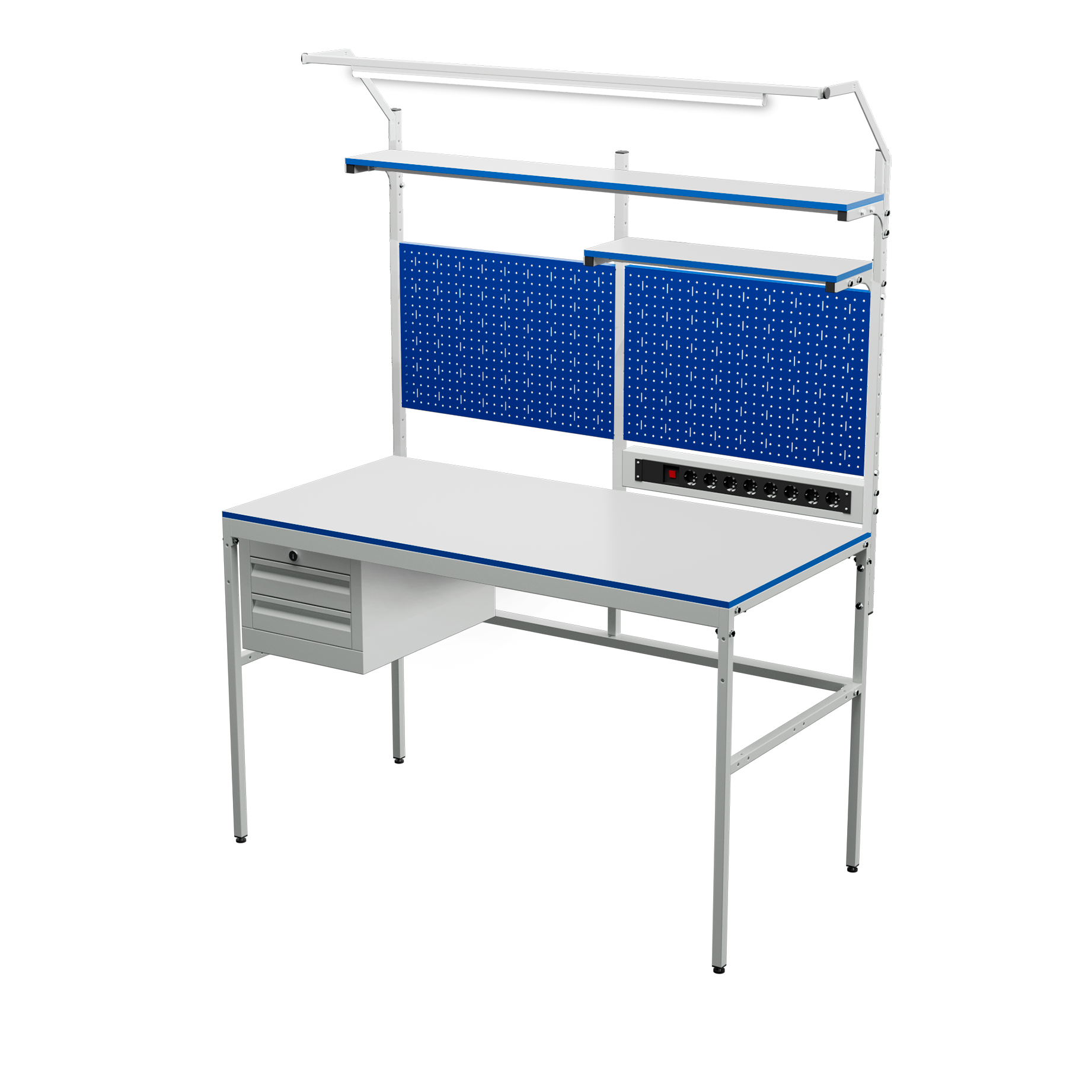

Монтажный стол СМ-10 — единственная модель серии с двумя перфопанелями. Весь арсенал радиомонтажника — пинцеты, бокорезы, паяльники, отвёртки — размещается без наложения, каждый инструмент виден и доступен. Плюс подвесной металлический ящик на 2 секции для документации и компонентов.

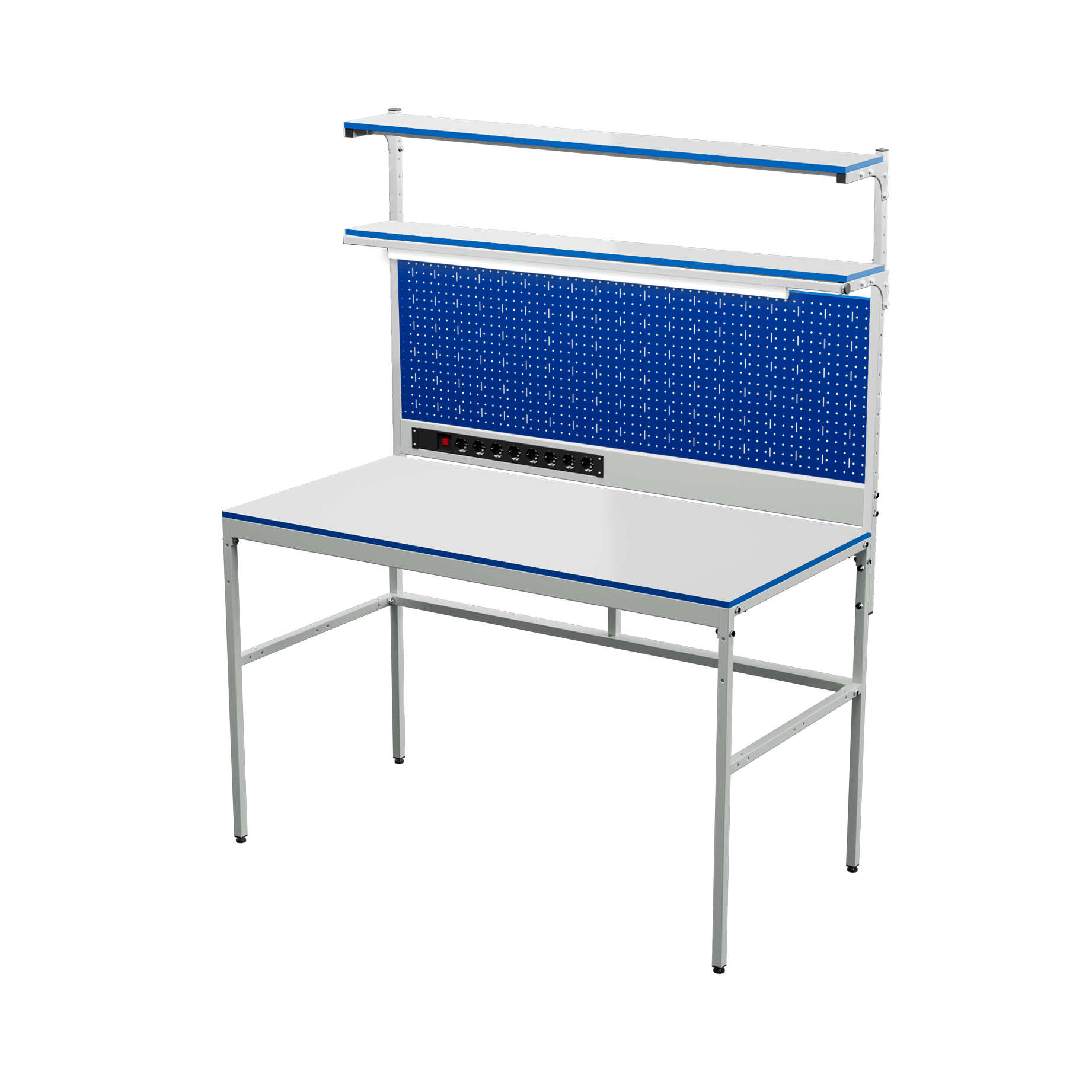

Монтажный стол СМ-5 — перфопанель, 2 полки 300 мм, 8 розеток, светильник. Максимальное хранение с перфопанелью в одной модели среди среднего ценового диапазона.
Сравнительная таблица: модели СМ для радиомонтажника
| Модель | Перфопанель | Полок | Розетки | Свет | ESD | Цена от |
|---|---|---|---|---|---|---|
| СМ-3 | 1 шт. | 1 × 300 мм | — | — | ✓ | 22 404 ₽ |
| СМ-4 | 1 шт. | 1 × 300 мм | 8 | под полкой | ✓ | 29 530 ₽ |
| СМ-8 | — | 2 × 300 мм | 8 | ✓ | ✓ | 29 081 ₽ |
| СМ-6 | 1 шт. | 1 × 300 мм | 8 | над полкой | ✓ | 30 872 ₽ |
| СМ-5 | 1 шт. | 2 × 300 мм | 8 | ✓ | ✓ | 34 417 ₽ |
| СМ-10 | 2 шт. | 2 шт. | ✓ | ✓ | ✓ | 43 672 ₽ |
👉 Все модели монтажных столов серии СМ
Что ещё важно при оснащении рабочего места радиомонтажника
Стул с регулировкой. При работе сидя 8 часов в день правильная посадка снижает усталость и влияет на точность движений. Высота сиденья 400–500 мм с регулировкой под рост оператора.
Вытяжная вентиляция. При пайке флюс испаряется. Местный воздухоотсос — требование охраны труда при регулярной пайке, а не рекомендация. На столах серии СМ крепление для воздухоотсоса предусмотрено на надстройке по запросу.
Антистатический коврик и браслет. Даже при ESD-исполнении стола система защиты работает только при подключении браслета заземления к клемме стола. Браслет обязателен.
3D-макет перед заказом. МеталлПро бесплатно разрабатывает 3D-макет рабочего места под вашу задачу и размер — согласуйте комплектацию до запуска в производство.
FAQ
Какой стол лучше для радиомонтажника — СМ-6 или СМ-10?
СМ-6 — если бюджет ограничен и набор инструмента стандартный. СМ-10 — если инструмента много и важно разместить всё на перфопанелях без наложения. Две панели СМ-10 принципиально меняют организацию рабочего места.
Обязательно ли ESD-исполнение стола для радиомонтажника?
Да, при работе с полупроводниковыми компонентами — обязательно. Статический разряд вызывает скрытые повреждения компонентов, которые проявляются в готовых изделиях через несколько месяцев. Антистатическое покрытие столешницы и браслет заземления — базовые требования.
Какая ширина стола подходит для радиомонтажа?
Для одного оператора за одним изделием — 1200 мм. Если одновременно несколько плат или приборы на столешнице — 1500 мм. Для крупных изделий или двух операторов — 1800 мм.
Можно ли заказать стол без стандартных размеров?
Да. МеталлПро изготавливает столы серии СМ под нестандартные размеры и комплектацию. Разрабатываем 3D-макет бесплатно, срок изготовления 10–14 рабочих дней.
Нужна ли перфопанель если инструмент хранится в тумбе?
Не обязательна. Если инструмент в тумбе и доступ к нему — по мере необходимости, достаточно двух полок для компонентов и расходников. В этом случае СМ-8 с двумя полками и 8 розетками будет оптимальнее СМ-6 с перфопанелью.
